Stoßspleißverbinder, Zylinderkonstruktion, Formen, Crimpqualität

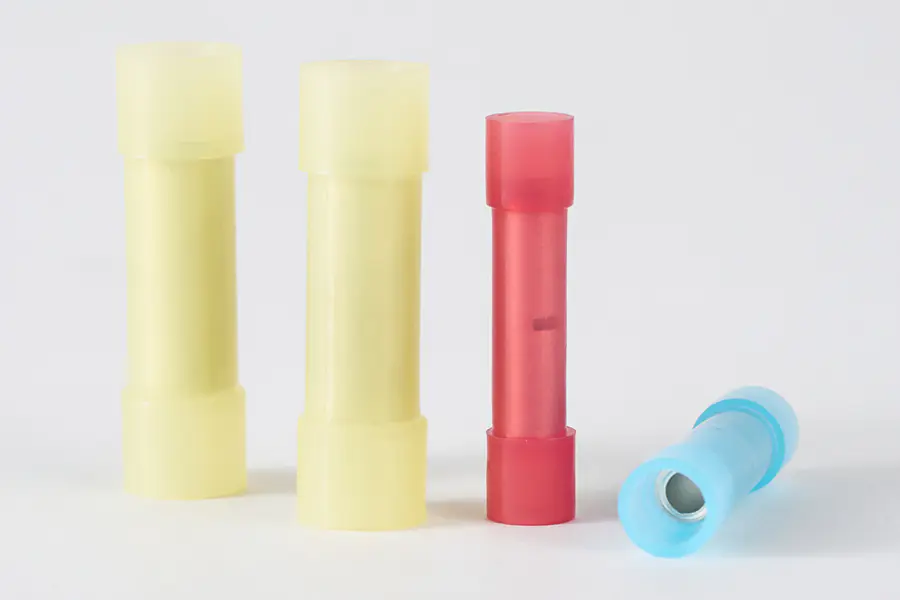

Zwei Drähte treffen Ende an Ende in einer kleinen Kupferhülse zusammen, ein Werkzeug drückt die Hülse zusammen und die Verbindung ist fertig. A Stoßverbinder Es sieht nach einem Teil aus, bei dem es nur sehr wenig zu entscheiden gibt, daher neigen Käufer dazu, nach der Farbe der Isolierung und der Drahtgröße zu fragen und dann damit aufzuhören. Der Zylinder selbst, wie er geformt ist, womit er beschichtet ist und wie lang er ist, hat ebenso großen Einfluss darauf, wie sich die Crimpung verhält.

Gesäumte und nahtlose Fässer

Viele Fässer werden aus einem flachen Kupferstreifen gerollt, der entlang der Länge des Rohrs eine Naht hinterlässt. Diese Naht liegt in der Zone, in der die Crimpmatrize komprimiert wird, und eine gut geformte Naht schließt gleichmäßig mit dem Rest des Zylinders ab. Bei einem nahtlosen Fass gibt es keine solche Linie, sodass die Wand rundherum gleichmäßig ist. Produktreihen, die einen nahtlosen, nicht isolierten Stoßverbinder umfassen, eignen sich für Anwendungen, bei denen eine gleichmäßige Wand unter Druck Priorität hat oder bei denen der Zylinder nach dem Crimpen mit einer separaten Ummantelung abgedeckt wird.

Keine der Formen ist in jedem Fall besser. Eine Naht ist ein normales Merkmal eines gewalzten Großserienteils, und die Wahl richtet sich im Allgemeinen nach dem Drahtsortiment, den Werkzeugen und den Erwartungen des Installateurs.

Kupferbasis und Oberflächenbeschichtung

Kupfer ist das Basismetall für diese Steckverbinder, da es gut leitet und sich beim Crimpen vorhersehbar verformt. Blankes Kupfer oxidiert mit der Zeit, daher werden die Fässer häufig plattiert und zur Verbesserung der Korrosionsbeständigkeit üblicherweise mit Zinn oder Nickel beschichtet. Zinn ist eine gängige Wahl für allgemeine Verkabelungen, während Nickel manchmal verwendet wird, wenn höhere Betriebstemperaturen zu erwarten sind. Käufer, die einen Stoßverbinder für Schiffs-, Automobil- oder Outdoor-Ausrüstung kaufen, können neben der Isolierung auch die Art und Abdeckung der Beschichtung vergleichen, da die Beschichtung das Metall in der Hülse schützt.

Lauflänge und Griffigkeit

Eine längere Hülse verleiht jedem Leiter unter Druck mehr Länge, während eine kürzere Hülse für enge Räume und kleine Verbindungen geeignet ist. PVC-isolierte Langrohr-Steckverbinder und Kurzrohr-isolierte Modelle gibt es genau aus diesem Grund: Sie erfüllen unterschiedliche Abstands- und Handhabungsanforderungen, nicht unterschiedliche Qualitätsstufen. Durch die Lauflänge ändert sich auch, wie viel abisolierter Draht der Installateur vorbereiten muss. Daher lohnt es sich, die Führung der Abisolierlänge mit dem verwendeten Lauf zu vergleichen.

Inline- und Parallelverbindungen

Der klassische Stoßspleißverbinder nimmt einen Draht von jedem Ende und verbindet sie in einer geraden Linie. Ein Kurzrohr-Parallelverbinder nimmt stattdessen Drähte von derselben Seite auf und verlegt sie nebeneinander, was für Orte geeignet ist, an denen sich beide Drähte aus einer Richtung nähern. Durch die beiden Anordnungen werden die Leiter an unterschiedlichen Positionen innerhalb der Hülse platziert, so dass sich der Drahtbereich und die Crimppunkte zwischen ihnen unterscheiden und ein Käufer, der ein Sortiment zusammenstellt, normalerweise beide Typen separat auflistet.

Isolierung als äußere Schicht

Sobald das Fass ausgewählt ist, wird die Isolierung an die Umgebung angepasst. PVC- und Nylonschläuche decken die allgemeine Innen- und Fahrzeugverkabelung ab, ein wasserdichter, wärmeschrumpfisolierter Stoßverbinder sorgt für eine abgedichtete Schicht dort, wo Feuchtigkeit erwartet wird, und nicht isolierte Typen überlassen die Wahl des Schlauchs dem Installateur. Für Installateure, die eine Lötverbindung ohne separaten Versiegelungsschritt wünschen, werden Wärmeschrumpfversionen mit Lötzinn im Inneren angeboten.

Passendes Werkzeug und Lauf

Crimpeinsätze werden für bestimmte Zylindergrößen geformt, daher ist die Werkzeugkompatibilität Teil der Spezifikation eines Stoßverbinders. Ein Händler, der Kabelschuhe und Crimpwerkzeuge aus demselben Sortiment anbietet, kann Matrize und Crimpzange ohne zusätzliche Prüfung aufeinander abstimmen, was hilfreich ist, wenn Installateure ein Werkzeug in mehreren Größen verwenden.

Was Käufer normalerweise vergleichen

Zu den nützlichen Vergleichspunkten für Händler und Importeure von Elektroprodukten, die diese Kategorie beziehen, gehören der Zylindertyp (mit Naht oder nahtlos), die Beschichtung, die Zylinderlänge, der Drahtbereich, der Isolationstyp und die Werkzeugkompatibilität. Yueqing Chaodao Electrical Connection Co., Ltd. mit Sitz in der Wirtschaftsentwicklungszone der Stadt Yueqing, Zhejiang, führt in seinem Sortiment an Stoßverbindern Langrohr-PVC-isolierte, Kurzrohr-Parallelrohre, Nylon-isolierte, nahtlose, nicht isolierte und wasserdichte Wärmeschrumpfmodelle sowie Kabelschuhe, Kupferklemmen, Schnelltrennschalter und Klemmensätze auf. Mit dem vorgesehenen Werkzeug gecrimpte Muster ermöglichen es dem Käufer, die einzelnen Ergebnisse zu vergleichen Stoßverbinder Der Typ schließt und greift nach den Drähten, bevor er eine größere Bestellung aufgibt.
