Einfacher Eingangsringanschluss Vinyl isoliert

Produktfunktion
Material: Kupfer
Isolierung: PVC
Oberflächenbehandlung: Zinnplatten-/ Brettende Naht

Eigenschaften
Hitzebeständig: -10 ~ 75 ℃
Aktivieren Sie Universal, die mit Stufen/Schrauben verwendet werden, um die Ausrüstungen zu reparieren
Flared Isolierung für einfache Kabelinsertion
Nach Anforderungen der UL 486

Einführung
Einführung des Easy Entry Entry Vinyl Isoliertes Ringanschluss - die wichtigste Lösung für sichere und zuverlässige elektrische Verbindungen in einer Vielzahl von Anwendungen. Unabhängig davon, ob Sie an Industrieausrüstung, Automobilverkabelung oder Eigenheimprojekten arbeiten, sind unsere einfachen Eingangsringklemmen für die vinylisulierten Ring -Klemme ausgestattet, um eine dauerhafte Leistung und Effizienz zu gewährleisten.

Reibungslose Einfügung, keine Gaber - schnell und sicher
Im Gegensatz zu gewöhnlichen isolierten Spatenklemmen, die während des Insertionsdrahtes die Drähte abzweigen oder gabeln, sorgt unser einfaches Einstiegsring-Terminal für eine reibungslose, problemlose Kabeleinfügung. Dadurch wird die Frustration von unsachgemäß verbundenen Drähten beseitigt, Ihnen Zeit sparen und das Risiko von Verkabelungsfehlern verringert. Sie können dieses Produkt jedes Mal für schnelle, sichere und sichere elektrische Verbindungen vertrauen.

Innovative Taillenkontraktionsdesign
Das Taillenkontraktionsdesign ist ein einzigartiges Merkmal, das verhindert, dass das Kabel beim Eintritt in das Terminal blockiert wird. Dieses nachdenkliche Design stellt sicher, dass sich der Draht reibungslos bewegt und die Installation auch in engen Räumen schneller und einfacher macht. Es bietet zusätzlichen Komfort und vermeidet das gemeinsame Problem von Kabeln, die das Einfügen fangen oder widersetzen.

Abgeschrägte Kanten für einen nahtlosen Kabeleintritt
Um die Benutzerfreundlichkeit weiter zu verbessern, führt das abgeschrägte Design an den Terminalkanten den Draht mühelos in Position. Dieses subtile, aber effektive Detail reduziert den Verschleiß an Kabeln und sorgt für eine gute Passform, ohne dass übermäßige Kraft erforderlich ist. Es ist eine intuitive Funktion, die sowohl die Installationsgeschwindigkeit als auch die langfristige Zuverlässigkeit von signifikanter Unterschied macht.

Enge Verbindung für eine verbesserte Haltbarkeit
Unser Drahtschaumdesign schafft eine engere, sichere Verbindung zwischen dem Kupferterminal und dem Draht. Dies verbessert die Integrität der elektrischen Verbindung, verringert die Wahrscheinlichkeit einer Lockerung im Laufe der Zeit und erhöht die Gesamtleitfähigkeit. Unabhängig davon, ob Sie mit Niederspannungsschaltungen oder Hochleistungsanwendungen arbeiten, sorgt für diese Funktion eine stabile und langlebige Verbindung.

Vielseitig und zuverlässig
Mit seiner qualitativ hochwertigen Vinylisolierung bietet der einfache Eingangs-Vinyl-isoliertes Ringanschluss einen guten Schutz gegen Feuchtigkeit, Staub und physischen Verschleiß. Dies macht es ideal für eine breite Palette von Anwendungen, von Automobilverkabelung bis hin zu Industriesystemen, um sowohl die Sicherheit als auch die Langlebigkeit unter allen Bedingungen zu gewährleisten.

Wählen Sie CDDQLJ für Ihre Kabellösungen und erleben Sie einen neuen Standard für Zuverlässigkeit, Sicherheit und Komfort mit dem einfachen Eingangsringanschluss. Gut für Profis und DIY -Enthusiasten gleichermaßen ist unser Produkt so konzipiert, dass Sie Ihre elektrischen Verbindungen schneller, sicherer und effizienter machen.

Kontaktieren Sie uns

Kabelgröße: 0,5 ~ 1,5 mm² (A.W.G.22 ~ 16) maximaler Strom: IMAX = 19A Material: Kupfer Isoliermaterial: PVC Dicke: 0,75 mm

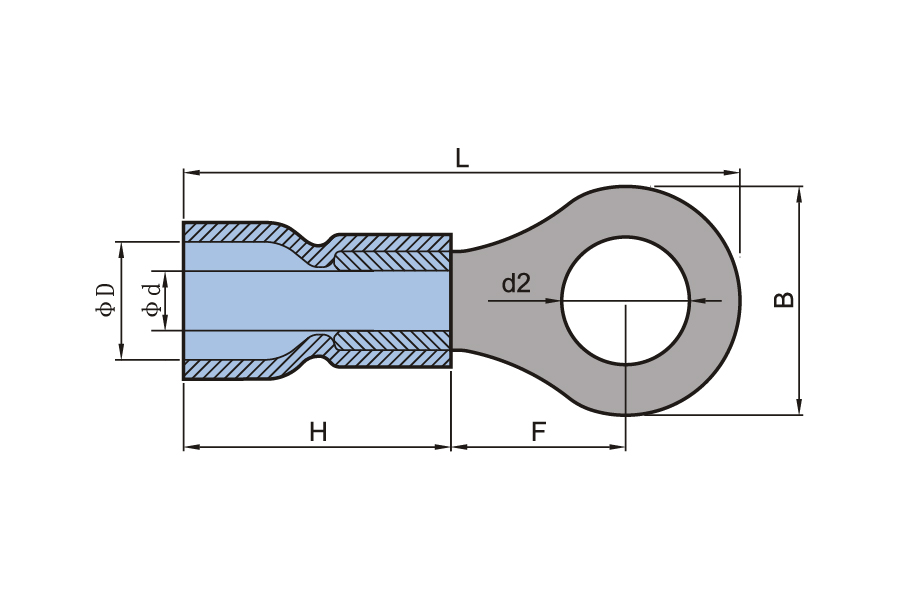

Punkt Nr	USAschraube	Schraubendurchschnitt. D2 (mm)	Dimension (mm)						Farbe
Punkt Nr	USAschraube	Schraubendurchschnitt. D2 (mm)	B	L	F	H	Φd	Φd	Farbe
Re 1,25-3	#4	3.2	5.7	18.6	5.0	11.0	4.3	1.7	Rot
Re 1,25-3,5s	#6	3.7	5.7	18.6	5.0
Re 1,25-3,5 m	#6	3.7	6.6	20.1	6.3
Re 1,25-3,5L	#6	3.7	8.0	21.5	7.0
Re 1,25-4s	#8	4.3	6.6	20.1	6.3
Re 1,25-4l	#8	4.3	8.0	21.5	7.0
Re 1,25-5s	#10	5.3	8.0	21.5	7.0
Re 1,25-5l	#10	5.3	9.8	23.0	7.8
Re 1,25-6	1/4	6.4	11.6	27.6	11.1
Re 1,25-8	5/16	8.4	11.6	27.6	11.1
Re 1,25-10	3/8	10.5	13.6	31.2	13.9
Re 1,25-12	1/2	13.0	19.3	36.3	16.5

Kabelgröße: 1,5 ~ 2,5 mm² (aw.g.16 ~ 14) Maximaler Strom: IMAX = 27a Material: Kupfer Isoliermaterial: PVC Dicke: 0,8 mm

Punkt Nr	USAschraube	Schraubendurchschnitt. D2 (mm)	Dimension (mm)						Farbe
Punkt Nr	USAschraube	Schraubendurchschnitt. D2 (mm)	B	L	F	H	Φd	Φd	Farbe
Re 2-3	#4	3.2	6.6	19.4	4.8	10.0	4.9	2.3	Blau
Re 2-3,5s	#6	3.7	6.6	19.0	4.8
Re 2-3,5 m	#6	3.7	6.6	22.2	6.2
Re 2-3,5L	#6	3.7	8.5	22.9	7.7
Re 2-4s	#8	4.3	6.6	20.4	6.2
Re 2-4l	#8	4.3	8.5	22.7	7.7
Re 2-5s	#10	5.3	8.5	22.7	7.7
Re 2-5l	#10	5.3	9.5	22.7	7.1
Re 2-6	1/4	6.4	12.0	28.0	11.0
Re 2-8	5/16	8.4	12.0	28.0	11.0
Re 2-10	3/8	10.5	13.6	31.2	14.0
Re 2-12	1/2	13.0	19.3	36.4	16.5

Kabelgröße: 2,5 ~ 4mm² (Aw.g.14 ~ 12) Maximaler Strom: IMAX = 37A Material: Kupfer Isoliermaterial: PVC Dicke: 1,0 mm

Punkt Nr	USAschraube	Schraubendurchschnitt. D2 (mm)	Dimension (mm)						Farbe
Punkt Nr	USAschraube	Schraubendurchschnitt. D2 (mm)	B	L	F	H	Φd	Φd	Farbe
Re 3.5-4	#8	4.3	8.0	25.8	8.0	14.0	5.8	3.0	Schwarz
Re 3,5-5	#10	5.3	8.0	25.8	7.7
Re 3.5-5l	#10	5.3	12.0	29.5	9.4
Re 3.5-6	1/4	6.4	12.0	29.5	9.4

Kabelgröße: 4 ~ 6mm² (A.W.G.12 ~ 10) maximaler Strom: IMAX = 48a Material: Kupfer Isoliermaterial: PVC Dicke: 1,0 mm

Punkt Nr	USAschraube	Schraubendurchschnitt. D2 (mm)	Dimension (mm)						Farbe
Punkt Nr	USAschraube	Schraubendurchschnitt. D2 (mm)	B	L	F	H	Φd	Φd	Farbe
Re 5.5-3,5 m	#6	3.7	7.2	24.0	5.9	14.0	6.3	3.4	Gelb
Re 5.5-4s	#8	4.3	7.2	23.0	5.9
Re 5.5-4l	#8	4.3	9.5	26.5	8.3
Re 5.5-5	#10	5.3	9.5	26.7	8.3
Re 5.5-6	1/4	6.4	12.0	30.8	10.6
Re 5.5-8	5/16	8.4	15.0	34.7	13.7
Re 5.5-10	3/8	10.5	15.0	34.7	13.7
Re 5.5-12	1/2	13.0	19.2	39.5	16.5
