Ein Wartungstechniker öffnete während einer Routineinspektion zwei Außenschaltschränke.
Beide Schränke wurden ungefähr zur gleichen Zeit installiert.
Beide arbeiteten unter ähnlichen Bedingungen.
Beide trugen vergleichbare elektrische Lasten.
Doch der Zustand der Kabelendverschlüsse sah überraschend anders aus.
Ein Verbindungssatz wies sichtbare Verfärbungen und Anzeichen von Oberflächenoxidation auf. Der andere schien trotz jahrelangem Einsatz relativ sauber zu sein.
Der Unterschied wurde nicht durch das Kabel verursacht.
Es lag auch nicht an der Ausrüstung.
Die Antwort wurde am Endpunkt gefunden.
In elektrischen Systemen liegt der Fokus häufig auf Kabeln, Leistungsschaltern und Steuergeräten. Die Komponenten, die diese Teile miteinander verbinden, werden weit weniger diskutiert. Doch viele erfahrene Elektriker wissen, dass die langfristige Zuverlässigkeit oft von Details beeinflusst wird, die sich hinter einer Abdeckplatte verbergen.

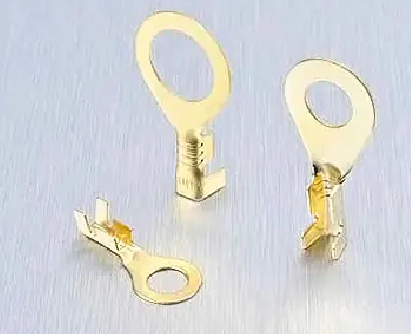

Ein Beispiel ist die Verwendung von Kabelschuhe aus verzinntem Kupferdraht in Umgebungen, in denen Feuchtigkeit, Temperaturschwankungen und Lufteinwirkung zum täglichen Betrieb gehören.
Das Problem beginnt normalerweise an der Oberfläche
Kupfer wird wegen seiner Leitfähigkeit geschätzt.
Das ist kein Geheimnis.
Was weniger Beachtung findet, ist das, was passiert, nachdem man jahrelang realen Betriebsbedingungen ausgesetzt war.
Ein Kabelschuh, der in einer perfekt kontrollierten Umgebung installiert wird, kann im Laufe der Zeit kaum Veränderungen erfahren. Bei Außeninstallationen herrschen diese Bedingungen selten.
Die Luftfeuchtigkeit ändert sich täglich.
Es tritt unerwartet Kondenswasser auf.
Staub setzt sich auf exponierten Oberflächen ab.
Geringe Mengen Feuchtigkeit gelangen in Schaltschränke.
Keiner dieser Faktoren scheint für sich genommen besonders schwerwiegend zu sein.
Über längere Zeiträume beginnen sie jedoch, exponierte Metalloberflächen anzugreifen.
Dies ist einer der Gründe, warum verzinnte Kupferkabelschuhe häufig für Anwendungen ausgewählt werden, bei denen elektrische Verbindungen trotz wechselnder Umgebungsbedingungen stabil bleiben müssen.
Die dünne Zinnbeschichtung verändert die Funktion der Öse selbst nicht. Vielmehr hilft es, sich mit den Vorgängen an der Oberfläche nach der Installation auseinanderzusetzen.
Die Installationsqualität ist immer noch wichtig
Es ist leicht anzunehmen, dass allein die Materialauswahl die Lebensdauer einer Verbindung bestimmt.
Die Erfahrung vor Ort lässt etwas anderes vermuten.
Ein schlecht montierter hochwertiger Kabelschuh kann zu Problemen führen.
Eine durchschnittliche, sorgfältig installierte Öse kann überraschend gut funktionieren.
Elektriker stoßen häufig auf Probleme, die wenig mit dem Kabelschuhmaterial und vielmehr mit der Installationspraxis zu tun haben.
Beispiele hierfür sind:
- unzureichender Crimpdruck
- Falsches Crimpwerkzeug
- beschädigte Leiterlitzen
- lose Befestigungsteile
- unebene Kontaktflächen
Wenn diese Bedingungen vorliegen, kann die Wärmeentwicklung unabhängig vom verwendeten Steckertyp zunehmen.
Ein Kabelschuh aus verzinntem Kupferdraht kann zur Aufrechterhaltung der Oberflächenstabilität beitragen, kann jedoch schlechte Installationspraktiken nicht ausgleichen.
Aus diesem Grund beginnen viele Untersuchungen zur Fehlerbehebung mit der Überprüfung der Verbindung selbst und nicht mit dem sofortigen Austausch von Komponenten.
Outdoor-Ausrüstung stellt unterschiedliche Herausforderungen dar
Elektrische Verbindungen in klimatisierten Räumen altern oft anders als im Freien.
Denken Sie an einen Schaltschrank am Straßenrand.
Die Temperaturen schwanken zwischen Tag und Nacht.
Der Feuchtigkeitsgehalt schwankt.
Regen, Staub und Luftschadstoffe werden Teil der Umwelt.
In Küstengebieten wird die Situation aufgrund der Salzbelastung noch schwieriger.
Wartungspersonal, das in diesen Umgebungen arbeitet, stellt häufig fest, dass die Verbindungshardware je nach Materialauswahl und Gehäusebedingungen unterschiedlich altert.
Mit der Zeit werden kleine Unterschiede leichter erkennbar.
Eine Verbindung, die Jahr für Jahr stabil bleibt, erregt in der Regel wenig Aufmerksamkeit.
Eine Verbindung, die eine Verfärbung oder eine Verschlechterung der Oberfläche aufweist, wird in der Regel Teil des Wartungsplans.
Aus diesem Grund werden Kabelschuhe aus verzinntem Kupferdraht häufig mit Anwendungen in Verbindung gebracht, bei denen die Umweltbelastung nicht vollständig kontrolliert werden kann.
Was Technikern normalerweise auffällt
Stromausfälle beginnen selten mit dramatischen Ereignissen.
Häufiger treten zuerst kleine Warnzeichen auf.
Eine etwas wärmere Verbindung.
Leichte Verfärbung.
Ein ungewöhnliches Wärmebild während der Inspektion.
Diese Frühindikatoren bieten Möglichkeiten zur Untersuchung, bevor sich größere Probleme entwickeln.
Interessanterweise stellen Techniker häufig fest, dass der Leiter selbst in gutem Zustand bleibt, während der Anschlusspunkt erste Anzeichen von Alterung aufweist.
Diese Beobachtung erklärt, warum der Verbindungshardware bei der Wartungsplanung große Aufmerksamkeit geschenkt wird.
Ein Kabelschuh aus verzinntem Kupferdraht nimmt nur einen kleinen Teil eines elektrischen Systems ein, dennoch kann die Verbindung, die er herstellt, viele Jahre lang in Betrieb bleiben. Wenn Stromfluss, Umwelteinflüsse, Vibrationen und Betriebstemperaturen im Laufe der Zeit zusammenwirken, wird der Zustand dieser Verbindung immer wichtiger.
Das Ziel besteht nicht nur darin, bereits am Tag der Installation einen elektrischen Kontakt herzustellen. Die Herausforderung besteht darin, diesen Kontakt über Jahreszeiten, Wetteränderungen, Gerätezyklen und Betriebsjahre hinweg aufrechtzuerhalten. In vielen realen Installationen ist es diese langfristige Perspektive, die eine Verbindung, die unbemerkt bleibt, von einer Verbindung trennt, die schließlich zu einem Wartungsproblem wird.
