Die Strombelastbarkeit von Flachsteckeranschlüssen hängt von mehreren Faktoren ab

Eine Klemme, auf der auf einem Datenblatt ein Nennstrom angegeben ist, trägt diesen Nennwert nicht unter allen Bedingungen, unter denen sie möglicherweise installiert wird. Flachsteckverbinder Sie erreichen ihre Arbeitsstromkapazität durch eine Kombination aus Blade-Größe, Verbindungsqualität und Installationsumgebung. Wenn Sie die aufgedruckte Zahl als feste Garantie betrachten, wird übersehen, wie stark diese Faktoren die tatsächliche Leistung verschiedener Blade-Terminal-Steckverbinder-Anwendungen verändern können.

Die Klingengröße legt den Ausgangspunkt fest, nicht die endgültige Antwort

Die Querschnittsfläche der Kupferklinge in einem Design mit Flachsteckeranschlüssen wirkt sich direkt darauf aus, wie viel Strom sie führen kann, bevor die Widerstandserwärmung zum Problem wird. Übliche Breiten wie 0,110, 0,187 und 0,250 Zoll unterstützen jeweils einen anderen praktischen Strombereich. Eine breitere Klinge leitet die Wärme effektiver ab und bietet eine größere Kontaktfläche zur Buchsenbuchse, was eine höhere Strombelastbarkeit bei Flachsteckverbindern ermöglicht als eine schmalere Klinge aus dem gleichen Material. Dieses Größenverhältnis gibt Käufern einen ersten Anhaltspunkt, erzählt jedoch erst einen Teil der Geschichte, wenn die Klemme tatsächlich gecrimpt und installiert ist.

Crimp- und Kontaktqualität bestimmen, ob die Bewertung Bestand hat

Ein für den vorgesehenen Strom richtig dimensionierter Anschluss kann immer noch unzureichend funktionieren, wenn der Crimp, der ihn mit dem Kabel verbindet, locker ist oder wenn die Gegenverbindung zur Buchse nicht richtig sitzt. In beiden Fällen entsteht ein Punkt mit hohem Widerstand, der konzentrierte Wärme erzeugt. Dies ist eine der häufigsten Ursachen für den Ausfall von Anschlüssen, unabhängig davon, wie großzügig die Klinge selbst dimensioniert wurde. Installationen von Kupfer-Flachsteckeranschlüssen, die einer Sichtprüfung standhalten, können an der Unterseite immer noch eine schwache Crimpverbindung aufweisen, weshalb Zugkraft- oder Widerstandstests an Beispielverbindungen mehr Sicherheit geben als nur das Aussehen.

Die Umgebungstemperatur verändert die effektive Bewertung

Der gleiche Anschluss, der für einen bestimmten Strom in einem klimatisierten Bedienfeld ausgelegt ist, weist in einem heißen Motorraum eine niedrigere effektive Nennleistung auf, da eine erhöhte Umgebungstemperatur verringert, wie viel Wärme der Anschluss abgeben kann, bevor er einen schädlichen Temperaturschwellenwert erreicht. Käufer, die Flachsteckverbinder für Automobile oder andere Installationsumgebungen mit hoher Hitze spezifizieren, sollten diese Leistungsreduzierung bei ihrer Auswahl berücksichtigen, anstatt einen Bewertungswert anzuwenden, der von Standard-Raumtemperaturbedingungen ausgeht. Diese Unterscheidung ist besonders wichtig für Anwendungen, die nahe der oberen Stromgrenze eines Terminals laufen, wo der Spielraum für zusätzliche Wärme bereits gering ist.

Die Farbcodierung spiegelt den Drahtquerschnitt wider, nicht direkt die aktuelle Kapazität

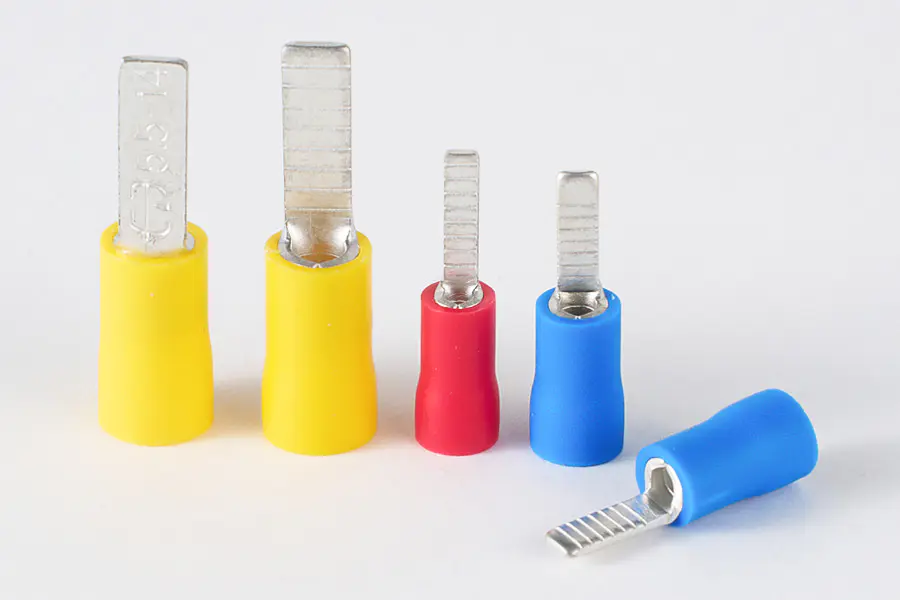

Vinylisolierte Flachsteckerprodukte folgen üblicherweise einem Farbsystem, bei dem Rot einem kleineren 22–16 AWG-Draht, Blau einem 16–14 AWG und Gelb einem 12–10 AWG entspricht, was Installateuren eine schnelle visuelle Orientierung für die Anpassung der Klemme an die Drahtgröße bietet. Diese Farbcodierung dient in erster Linie dazu, Abweichungen der Messgeräte während der Installation zu vermeiden, da eine Klemme, die für einen kleineren Draht als das anzuschließende Kabel dimensioniert ist, die gleiche Art von lockerer, hochohmiger Verbindung erzeugen kann, die unabhängig von der Nennleistung der Klemme die Stromführungsleistung beeinträchtigt.

Material und Beschichtung beeinflussen die langfristige Stabilität der Bewertung

Kupfer bleibt aufgrund seiner Leitfähigkeitsvorteile gegenüber Messing- oder Stahlalternativen das bevorzugte Basismaterial für die Nennstromleistung der Klemmen, obwohl die auf dieser Kupferbasis aufgebrachte Zinn- oder Nickelbeschichtung eine eigene Rolle bei der Aufrechterhaltung der Leistung im Laufe der Zeit spielt. Die Beschichtung widersteht Oxidation an der Kontaktoberfläche, und bei einem Anschluss, der an seinem Verbindungspunkt Oberflächenkorrosion entwickelt, nimmt die effektive Stromkapazität ab, obwohl sich der darunter liegende Kupferleiter nicht verändert hat. Dieser allmähliche Abbau geht weiter Flachsteckverbinder Bei Installationen in feuchten oder chemisch exponierten Umgebungen ist dies wichtiger als in sauberen, trockenen Innenräumen.

Auswählen von Terminals für den tatsächlichen Installationskontext

Die Farbcodierung der Kabelquerschnitte bietet einen nützlichen ersten Filter, aber um eine Klemme an ihren tatsächlichen Installationskontext anzupassen, muss man über die Farbe und die aufgedruckte Bewertung hinausgehen. Ein Terminal, das für einen Motorraum, einen Stromverteilerkasten im Freien oder ein klimatisiertes Elektronikgehäuse bestimmt ist, unterliegt unterschiedlichen Leistungsminderungsdrücken, selbst wenn es nominell für den gleichen Strom ausgelegt ist. Yueqing Chaodao Electrical Connection Co., Ltd. stellt Flachstecker in verschiedenen Größen und Isolationsarten her und bietet Käufern damit die Möglichkeit, die Breite der Flachstecker, die Beschichtung und das Isoliermaterial an die spezifischen thermischen und umweltbedingten Anforderungen einer bestimmten Anwendung anzupassen, anstatt sich auf eine einzige Bewertungszahl zu verlassen, um jeden Anwendungsfall abzudecken.
